Línia de conducte automàtica 3
Auto Duct Line III es compon d'un desbobinador, una unitat de ranurat de la màquina d'anivellament, una unitat de ranurat "V" i "quadrada", una unitat de tall i una unitat de flexió. Els dispositius de ranura "V" i "quadrats" estàndard s'utilitzen per a conductes de brida TDF, i el dispositiu de ranura "quadrat" també es pot utilitzar per produir brides TDC.
- Delievery ràpid
- Garantia de qualitat
- Atenció al client 24/7
Product Introduction

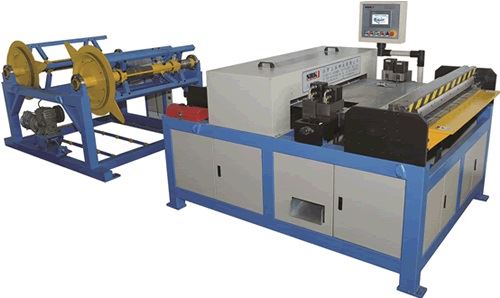

Línia Automàtica SBAL-III
Característiques
Auto Duct Line III es compon d'un desbobinador, una unitat de ranurat de la màquina d'anivellament, una unitat de ranurat "V" i "quadrada", una unitat de tall i una unitat de flexió. Els dispositius de ranura "V" i "quadrats" estàndard s'utilitzen per a conductes de brida TDF, i el dispositiu de ranura "quadrat" també es pot utilitzar per produir brides TDC. La unitat de flexió es pot fer en angle recte perquè coincideixi amb Pittsburgh, o la xapa es pot doblegar en una forma "quadrada" o "L". Millora molt la taxa d'utilització del tauler, redueix la intensitat laboral i redueix la mà d'obra. La part de control elèctric de la línia de producció adopta un control servo complet; el sistema de control té un sistema de retroalimentació de llaç tancat, i la precisió i l'estabilitat es milloren òbviament. La velocitat màxima de funcionament és de 18 m/min. La tolerància de longitud és de ±0,5 mm; la tolerància diagonal és de ±0,8mm. El sistema pot satisfer la capacitat de producció de 1500 m² de conducte d'aire per torn (8 hores). Auto Duct Line III pot conduir el tancament de canonades. Al mateix temps, és molt adequat per a la producció diversificada, com ara la formació de brides endollables/TDF/acer angular. Les brides d'acer angular i les brides endollables es poden doblegar automàticament en tubs quadrats.
1. El braç de suspensió d'aliatge d'alumini fa que la màquina sigui fàcil d'utilitzar.
2. L'armari de control integrat redueix el cablejat com una estructura sencera i fa que sigui fàcil de moure.
3. La configuració importada és molt estable i còmoda d'utilitzar. La línia de conductes d'aire CNC és una línia de fabricació de conductes amb la més alta automatització i la més alta eficiència en màquines de línies de conductes rectangulars. A més, també podem personalitzar les màquines en funció del vostre requisit especial.
Configuració bàsica
Un desbobinador elèctric (2 bobines).
Un conjunt d'equips d'anivellament i perles.
La màquina de tall d'angle hidràulic amb quatre jocs de matriu.
La màquina de cisalla de xapes hidràulica, màquina de doblegar hidràulica
Un conjunt de sistemes de control informàtic CNC i programari de producció.
Un motor
Dades tècniques
|
Tipus |
SBAL-III-1250 |
SBAL-III-1550 |
|
Gruix |
0.5-1.2 mm |
0.5-1.2 mm |
|
Amplada |
1250 mm |
1550 mm |
|
Velocitat de treball |
18 m/min |
18 m/min |
|
Pes màxim de la bobina |
8000 kg |
8000 kg |
|
Poder |
9,5 kW |
9,5 kW |
|
Pes |
3250 kg |
4000 kg |
|
Dimensió |
Màquina principal: 2300×1800×1400mm Desbobinador: 2300×1750×1650mm |
Màquina principal: 2300×2100×1400mm Desbobinador: 2300×1750×1650mm |
