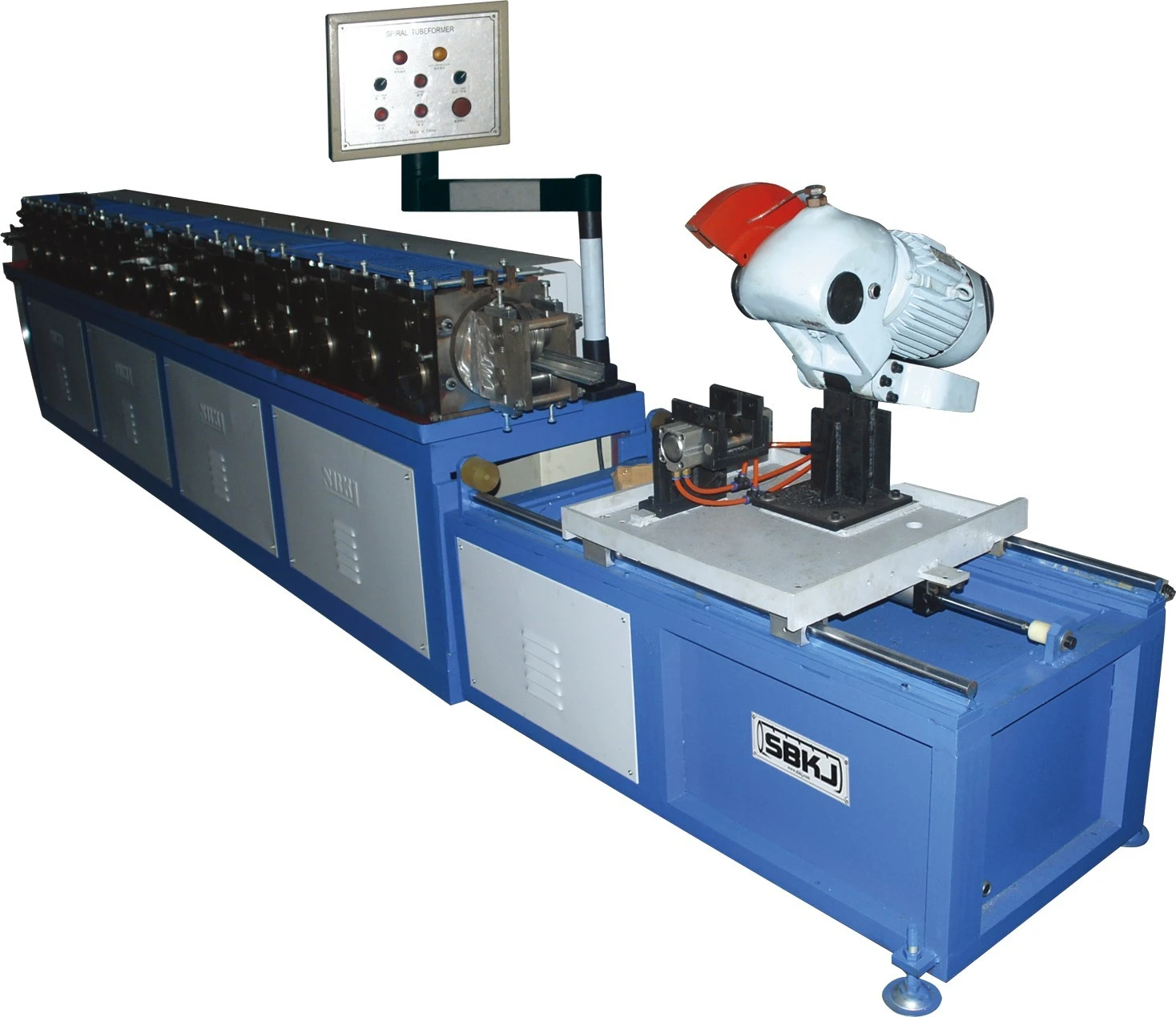

Màquina de tall per formar conductes de brida Hvac

Especificació :
1) Tècnica de formació
Desbobinador--- Desplaçament de guia ---Format---Mesura i tall---Taula d'esgotament
2) Desbobinador:
1. Camí interior-gasta, 1T de càrrega
2. Bobina sense potència
3. Diàmetre interior de la bobina: 450--530 mm
4. Diàmetre exterior de la bobina: Inferior o igual a 1200 mm
3) Desplaçament de guia:
1. Amplada del desplaçament de la guia: 55 mm----200 mm
4) Marc de formació:
1. Matèria primera: acer galvanitzat, acer baix en carboni: per exemple Q 235
2. Gruix: 0,6 mm-1.0 mm
3 . Amplada de la matèria primera: 80 mm-120 mm
4. El tipus de marc és de paret
5. Conjunts de conformació: 17 conjunts
6 . Diàmetre de l'eix principal ￠ 42 mm, matèria primera de l'eix 40Cr que tracta el cor
7. Matèria primera del rotllo GCr15, totes elles amb tracte de cor, HRC56-62
8 . Velocitat de conformació: 8 m/m
9 . Ocupa la mesura del quadrat: llarg X ample 15 metres X 2 metres
10 . Potència del motor 3,5 kw, tipus d'engranatge reductor ZQ250, 4.3.11 cabal de refrigeració i líquid lubricant: 120L/min

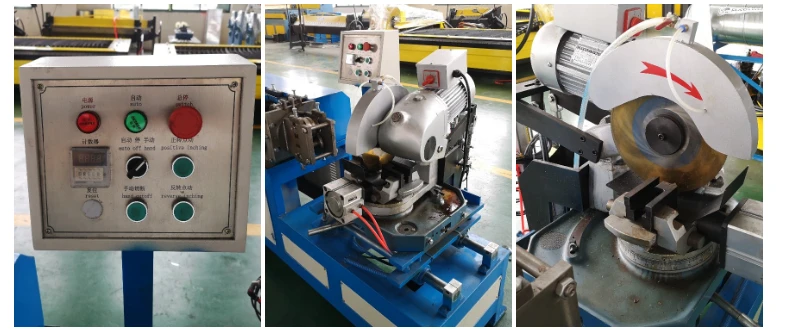

5) Tallar i mesurar:
1. Potència de tall del motor: 2 KW
2. La velocitat de tall es pot ajustar lliurement
3. Font aèria: 0,9 cub/min , 0,5~0,7 MPa
